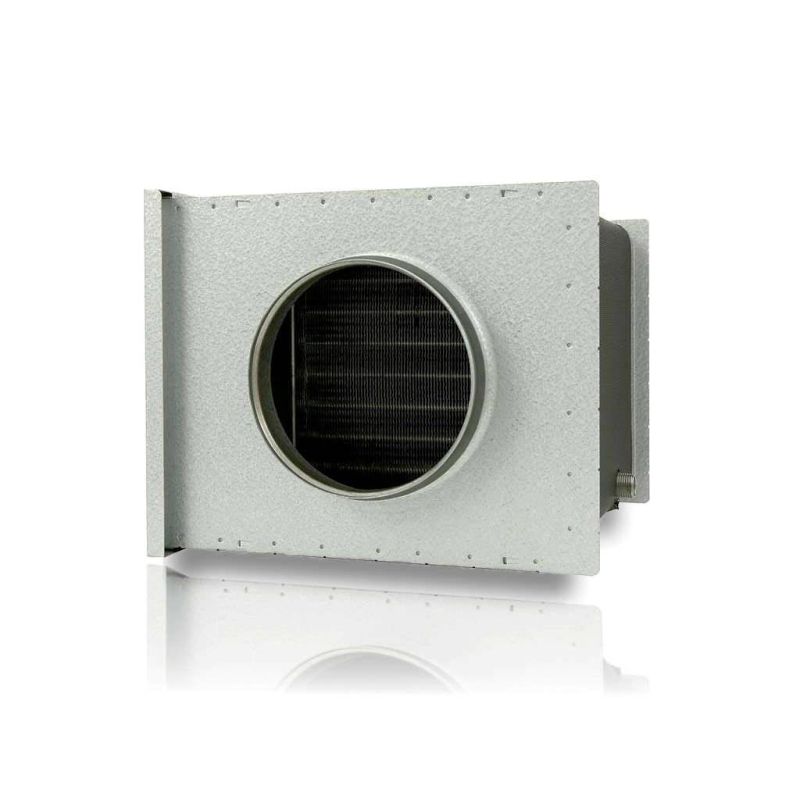

Răcitor de canal de apă pentru conductă de aer rotundă VEAB CWK 315-3-2.5 – Ø315 mm 1410m3 1260L/PU 8.3KW

CWK 315-3-2.5 este instalat direct într-o conductă de aer circulară și folosește apă răcită ca purtător de energie. Acest lucru permite răcirea aerului care trece prin sistemul de ventilație fără a fi nevoie de un schimbător de căldură cu freon prin evaporare directă.

Designul este conceput pentru o întreținere ușoară - carcasa are un capac cu deschidere pentru inspecție și curățare , iar condensul este evacuat printr-o tavă din oțel inoxidabil și un racord de scurgere de G½" .

Caracteristici tehnice

• Producător: VEAB
• Model: CWK 315-3-2.5
• Tip: Răcitor de apă cu canal
• Scop: Răcirea aerului de ventilație
• Mediu de transfer termic: Apă rece/răcită
• Diametrul conductei de aer: Ø315 mm
• Număr de rânduri de schimbătoare de căldură: 3
• Pasul dintre lamele: 2,5 mm
• Racorduri țevi: Ø22 mm
• Scurgere condens: G½"
• Volumul intern al schimbătorului de căldură: 1,61 l
• Presiune maximă de lucru: 1,0 MPa / 10 bar
• Instalare: Într-o conductă orizontală
• Schimbător de căldură: Tuburi de cupru cu aripioare de aluminiu
• Tavă de condens: Oțel inoxidabil
• Conexiuni la conducta de aer: Cu garnituri de cauciuc.

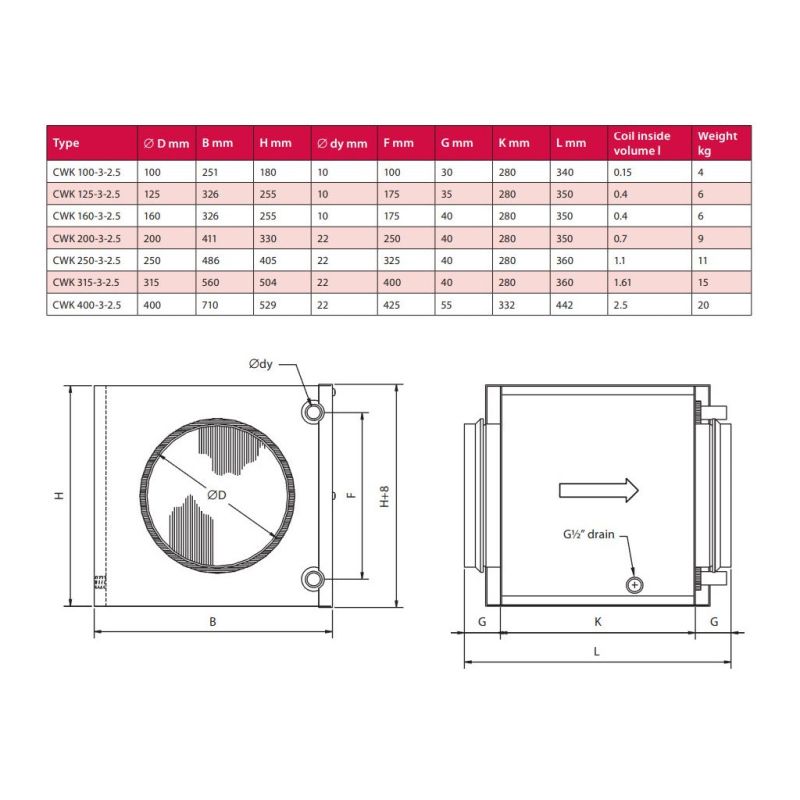

📐 Dimensiuni

Conform documentației tehnice VEAB actuale pentru CWK 315-3-2.5 :

💨 Putere de răcire

Capacitatea de răcire nu este o valoare fixă . Depinde de debitul și temperatura aerului, de umiditatea acestuia, precum și de temperatura și debitul apei reci.

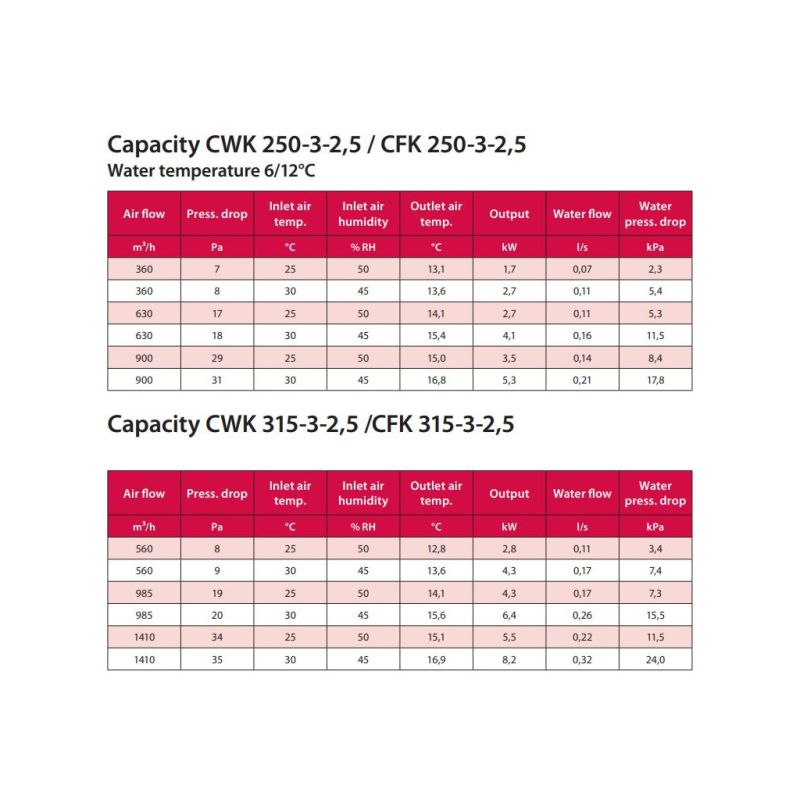

De exemplu, la o temperatură a apei de 6/12°C , tabelul VEAB oferă următoarele rezultate indicative pentru CWK 315-3-2.5:

Aceste valori sunt puncte de proiectare indicative și nu o producție constantă. Pentru un sistem specific, VEAB recomandă calcularea în funcție de parametrii reali ai aerului și apei.

💧 Management și automatizare

CWK-ul în sine este un schimbător de căldură apă-aer . Pentru controlul automat al temperaturii, sistemul poate fi completat cu:

regulator de temperatură → senzor → valvă de control → servomotor → protecție la îngheț.

De exemplu, VEAB listează o supapă cu două căi ZTV15-1.6 (Kvs 1.6) pentru CWK 315-3-2.5 ca opțiune potrivită în tabelul său de selecție.

Acest lucru este important pentru pagina produsului – componentele de control nu ar trebui prezentate ca fiind incluse în mod implicit, cu excepția cazului în care oferta specifică specifică acest lucru.

💦 Drenajul condensului

La răcirea aerului cald și umed, temperatura schimbătorului de căldură poate scădea sub punctul de rouă și se poate forma condens.

Prin urmare, CWK este echipat cu o tavă din oțel inoxidabil care colectează apa și permite scurgerea acesteia printr -un racord de scurgere de G½" .

🛠️ Construcții și întreținere

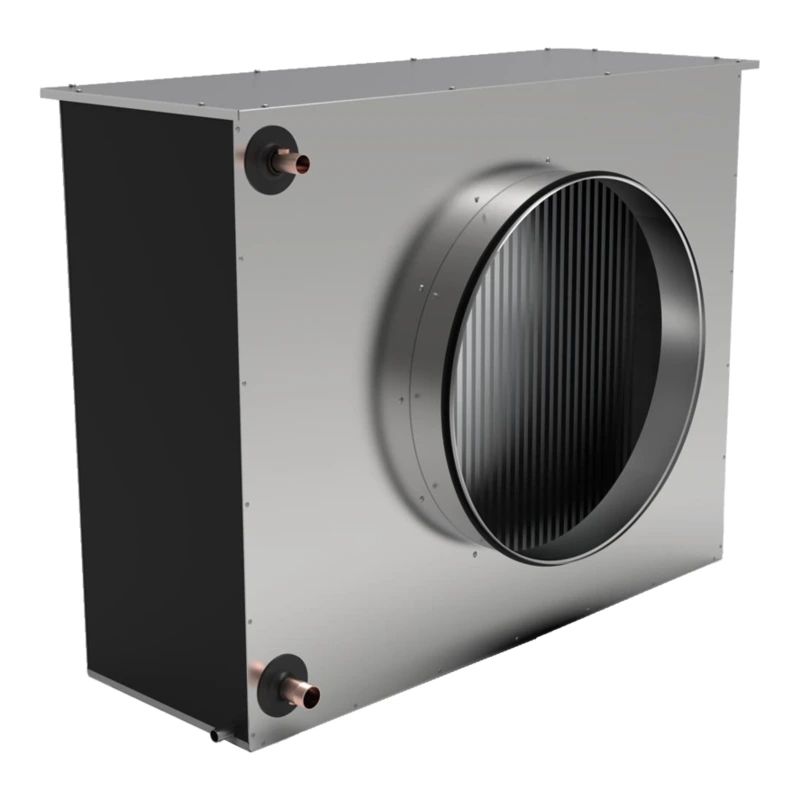

Schimbătorul de căldură folosește tuburi de cupru și aripioare de aluminiu , iar carcasa este fabricată din tablă metalică protejată. Capacul care se deschide permite accesul la interior pentru curățare și inspecție periodică.

Garniturile de cauciuc de pe conexiunile rotunde facilitează integrarea sa în sistemul de ventilație.

Puteți vizualiza Manualul făcând clic pe legendă.

🏭 Potrivit pentru

VEAB CWK 315-3-2.5 este potrivit pentru:

• sisteme de ventilație și climatizare;
• răcirea aerului proaspăt furnizat;
• climatizarea camerelor și zonelor individuale;
• sere și medii controlate;
• spații de producție și tehnice;
• sisteme cu un răcitor de lichide sau altă sursă de apă rece.

Producătorul declară în mod explicit utilizarea atât pentru răcirea aerului de ventilație , cât și pentru răcirea individuală a anumitor încăperi sau zone.

📦 Informații despre produs

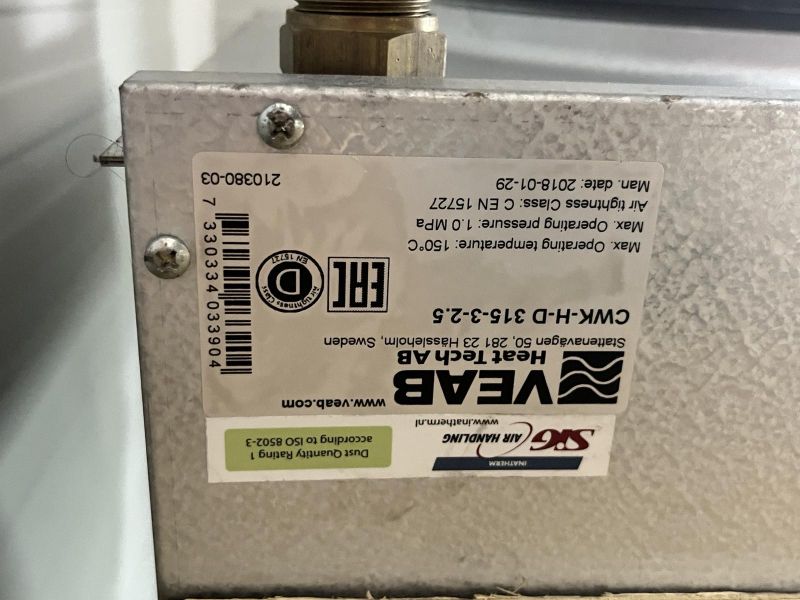

Model: CWK 315-3-2.5
Producător: VEAB Heat Tech AB
Diametru: Ø315 mm
Garanție: 24 de luni

⭐ Principalele avantaje

✔️ Răcitor de apă profesional pentru conducte de aer cu Ø315 mm
✔️ Funcționează cu apă rece
✔️ Schimbător de căldură cu 3 rânduri
✔️ Țevi de cupru și aripioare de aluminiu
✔️ Tavă de condens încorporată din oțel inoxidabil
✔️ Racord de scurgere G½"
✔️ Presiune maximă de lucru 10 bar
✔️ Carcasă deschisă pentru curățare ușoară
✔️ Posibilitatea controlului automat al temperaturii
✔️ Fabricat de VEAB .
